Transformator TMN-6300/110 kV ölgefüllter Dreiphasen-Leistungstransformator für spannungsgeregelte Umspannwerke
Hersteller: Evernew Transformer (China) ist ein zuverlässiger und zertifizierter Transformatorenhersteller mit internationalen GOST-, CE- und UL-Zertifizierungen.
Nennleistung: 6300 kVA
Hohe Spannung: 110 kV
Niederspannung: 10 kV / 6 kV (auf Anfrage)
Transformator Typ: Dreiphasiger ölgefüllter Leistungstransformator mit Lastspannungsregelung (LVR)
Umfang: Stromversorgung von Umspannwerken, industriellen und kommunalen Einrichtungen.
Produktübersicht
Transformator TMN-6300/110 kV Der Evernew-Transformator ist ein hochwertiges Produkt für die zuverlässige Umwandlung von 110 kV Hochspannung in 10 kV oder 6 kV Niederspannung. Das Design ermöglicht die Auswahl der Niederspannungsseite entsprechend den Anforderungen des Kunden und den Besonderheiten des Stromnetzes.
Dieser dreiphasige ölgefüllte Leistungstransformator ist mit einer On-Load-Spannungsregelung (OVR) ausgestattet, die dafür sorgt, dass die Ausgangsspannung bei Laständerungen und Netzspannungsschwankungen stabil bleibt. Dies macht ihn ideal für Stromsysteme mit hoher Verbrauchsdynamik.
Technische Spezifikationen und Designmerkmale
Wicklungen: Hochwertige Kupfer- oder Aluminiumwicklungen, hergestellt und montiert im Werk von Evernew Transformer unter Einsatz modernster Technologie.
Hohe Spannung: 110 kV - zuverlässige porzellanisolierte Durchführungen gewährleisten einen sicheren Anschluss und Betrieb.
Niederspannung: Je nach den Anforderungen der Einrichtung können 10 kV oder 6 kV gewählt werden.
Ölgekühlt: Der Transformator ist mit einem Ölkühlsystem mit Kühlkörpern ausgestattet, das eine effiziente Wärmeableitung und einen stabilen Betrieb auch bei maximaler Belastung gewährleistet.
Spannungsregelung: Der Laststufenschalter (lastseitiger Regler) ermöglicht eine Spannungskorrektur ohne Auslösung, was für die Aufrechterhaltung der Qualität der Stromversorgung besonders wichtig ist.
Fall: Robuster Metalltank mit Schutz gegen äußere Einflüsse - Staub, Feuchtigkeit und mechanische Beschädigung.
Verteidigung: Das Gasrelais überwacht den Ölstand und schaltet den Transformator in Notfällen automatisch ab, was die Betriebssicherheit erhöht.
Gewicht des Transformators: etwa 4.500 kg, Ölmasse etwa 1.000 kg.
Vorteile des TMN-6300/110 kV-Transformators von Evernew Transformer
Vollständiger Produktionszyklus in unserer eigenen Fabrik mit Qualitätskontrolle in allen Phasen.
Flexible Konfigurationen - 10 kV oder 6 kV Niederspannungsseite können je nach Kundenbedarf gewählt werden.
Internationale Zertifizierungen und Einhaltung der GOST-, CE- und UL-Normen.
Zuverlässiger Betrieb unter rauen klimatischen Bedingungen, einschließlich extremer Temperaturen und Feuchtigkeit.
Schnelle Lieferung und technische Unterstützung in Russland, Kasachstan, Belarus, Usbekistan und anderen GUS-Ländern.
Möglichkeit von Großhandelslieferungen und günstige Konditionen für Händler und Großprojekte.
Produktionsprozess und Schlüsselkomponenten

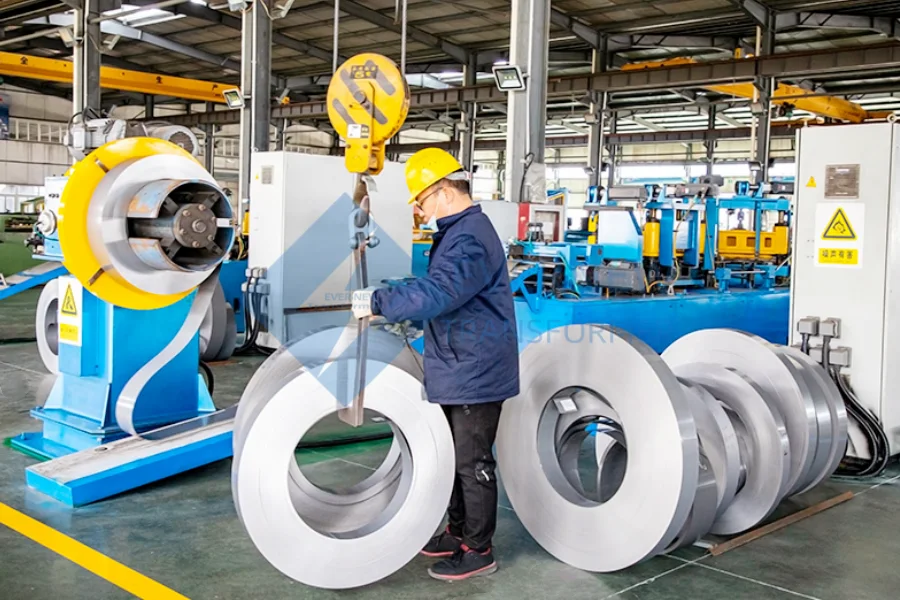

1. Herstellung eines Magnetkerns aus Silikon-Elektroband
Der Transformatorkern besteht aus hochwertigen dünnen Blechen aus kaltgewalztem, silikonisiertem Elektrostahl (typischerweise 0,3-0,35 mm dick). Diese Bleche wurden speziell behandelt, um Hystereseverluste und Wirbelströme zu minimieren.
Die Blätter werden präzise geschnitten und mit minimalen Lücken gestanzt, um die Kernpakete zu bilden.
Der Kern besteht aus mehreren Schichten mit einer speziellen Anordnung von Blechen, um Lärm und Vibrationen zu reduzieren.
Obligatorische Isolierung zwischen den Schichten, um Foucaultsche Ströme zu reduzieren und die Energieeffizienz zu verbessern.

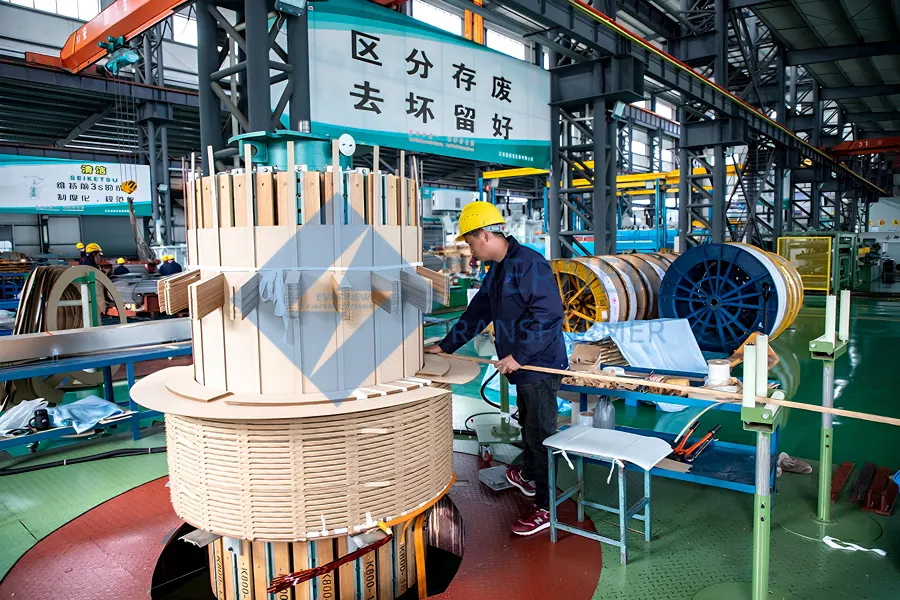

2. Herstellung und Montage von Wicklungen
Die Wicklungen bestehen aus hochwertigem Kupfer oder Aluminium, je nach den Anforderungen an die Leitfähigkeit und dem Budget des Kunden.
Das Kabel ist sorgfältig mit einem Speziallack isoliert, um Kurzschlüsse zu vermeiden und die Zuverlässigkeit zu erhöhen.
Die Wicklungen werden mit modernen automatisierten Maschinen gewickelt, um Genauigkeit und Wiederholbarkeit zu gewährleisten.
Die Hochspannungswicklung ist für 110 kV ausgelegt und die Niederspannungswicklung beträgt in der Regel 10 kV, wobei eine projektspezifische Anpassung möglich ist.
Die Wicklungen sind für eine optimale Platzierung ausgelegt, um Verluste zu reduzieren und das thermische Verhalten zu verbessern.
3. Transformatorenölsystem und -tank
Der Transformator ist ölgekühlt, wobei Mineralöl sowohl als Isolator als auch als Wärmeträger dient.
Der Öltank ist aus hochfestem Stahl gefertigt, um dem Innendruck standzuhalten und Schutz vor äußeren Einflüssen zu bieten.
Die Außenfläche des Tanks ist mit Kühlern zur effizienten Wärmeableitung ausgestattet.
Ölmengenkompensationssystem - Ausdehnungsgefäß mit Kompensator zur Verhinderung von Leckagen und zur Gewährleistung eines stabilen Ölstands bei Temperaturschwankungen.
4. Isolier- und Hochspannungsdurchführungen
Hochspannungsdurchführungen sind auf Porzellanisolatoren montiert, die eine zuverlässige elektrische Isolierung und mechanische Festigkeit gewährleisten.
Die Einlässe sind so konzipiert, dass sie einfach zu installieren und zu warten sind.
Die Durchführungen sind so konzipiert, dass sie erhöhten elektrischen Belastungen standhalten und gegen mechanische Beschädigungen resistent sind.
Mehr lesen：Transformator TMH 6300 35 mit Spannungsregelung
Qualitätskontrolle und Prüfung
1. Werkseitige Tests
Jeder TMN-6300/110 kV-Transformator wird einer umfassenden Reihe von Tests unterzogen:
Elektrische Prüfungen: Wicklungswiderstand, Isolierung, Durchschlagsspannung und Belastungstests.
Thermische Tests: Bewertung der Leistung des Kühlsystems unter Nennlast.
Vibrations- und Geräuschprüfungen: Kontrolle der akustischen Eigenschaften des Transformators.
Funktionsprüfung von Schutzeinrichtungen, einschließlich Gasrelais und Laststufenschalter.
2. Prüfung auf Einhaltung der Normen
Die Produkte von Evernew Transformer sind nach internationalen Qualitäts- und Sicherheitsstandards (GOST, CE, UL) zertifiziert, was durch regelmäßige Inspektionen und Audits bestätigt wird.
Konstruktions- und Betriebsmerkmale
Hohe Betriebssicherheit unter allen klimatischen Bedingungen - von Frost bis zu hoher Luftfeuchtigkeit und Hitze.
Dank des integrierten Lastspannungsreglers können Lasten mit schwankenden Parametern gehandhabt werden.
Schutz vor äußeren Einflüssen - Staub, Feuchtigkeit, Korrosion.
Einfache Installation und Wartung dank der cleveren Konstruktion mit Rollenstützen und zugänglicher Anordnung der Komponenten.
Schlussfolgerung
Der Evernew Transformer TMN-6300/110 kV-Transformator ist ein modernes Hightech-Gerät, das fortschrittliche Fertigungstechniken mit strenger Qualitätskontrolle verbindet. Er ist ideal für den Einsatz in Umspannwerken und bietet eine zuverlässige Stromversorgung mit maximaler Effizienz und Sicherheit.
Hersteller und Lieferant von TMN-6300/110 kV-Transformatoren
Evernew Transformer ist ein führender chinesischer Hersteller von dreiphasigen ölgefüllten Leistungstransformatoren, einschließlich des Modells TMN-6300/110 kV, das für Verteilerstationen und Energieanlagen konzipiert ist. Das Unternehmen verfügt über moderne Produktionsanlagen, wendet innovative Technologien und strenge Qualitätskontrollen in allen Phasen der Fertigung an.
Evernew Transformer ist nach den internationalen Normen GOST, CE und UL zertifiziert, was die Zuverlässigkeit und Sicherheit seiner Produkte bestätigt. Diese Zertifikate ermöglichen es dem Unternehmen, Transformatoren erfolgreich auf die Märkte von Russland, Kasachstan, Weißrussland, Tadschikistan, Kirgisistan und anderen GUS- und Nachbarländern zu exportieren.
Das Unternehmen baut aktiv die Zusammenarbeit mit Händlern und Partnern auf der ganzen Welt aus, um pünktliche Lieferungen und umfassende Serviceleistungen zu gewährleisten. Neben der Herstellung und Lieferung bietet Evernew Transformer auch Installations-, Wartungs- und Modernisierungsdienstleistungen an, um die Langlebigkeit und Stabilität der Transformatoren an den Kundenstandorten zu gewährleisten.
Die Transformatoren der Serie TMN-6300/110 kV von Evernew Transformer wurden entwickelt, um die hohen Anforderungen an Zuverlässigkeit, Effizienz und Sicherheit der Stromversorgung zu erfüllen. Sie werden weithin in Verteilungsnetzen, großen Industrieanlagen und Stromversorgungskomplexen eingesetzt und gewährleisten einen stabilen Betrieb der Stromversorgungssysteme auch unter variablen Lasten und schwierigen klimatischen Bedingungen.
Mit seinem professionellen Ansatz und seinen Qualitätsprodukten hat Evernew Transformer das Vertrauen vieler Kunden auf der ganzen Welt gewonnen und baut seine Präsenz auf dem internationalen Markt für elektrische Energie weiter aus.
