Na empresa Transformador Evernew pode encomendar transformadores TDN com diferentes capacidades a preços grossistas diretamente da fábrica. Oferecemos modelos com capacidade de 10 000 kVA a 125 000 kVA com alta tensão 110 kV e 220 kV, bem como baixa tensão 6 kV, 10 kV, 20 kV, 35 kV. A personalização é possível para satisfazer os requisitos individuais.

Transformador Evernew - Fabricante chinês com mais de 30 anos de experiência, certificado de acordo com as normas GOST, CE, UL. Garantimos a elevada qualidade e fiabilidade dos nossos transformadores.

Para informações ou para efetuar uma encomenda, contacte os nossos especialistas.

Enviar pedido

O que são os transformadores TDN?

Os transformadores TDN são transformadores a óleo de alta tensão concebidos para a transmissão e distribuição de energia eléctrica em redes industriais e de distribuição. Têm uma elevada capacidade e proporcionam um funcionamento fiável a altas tensões, normalmente de 110 kV a 220 kV. Os transformadores TDN podem ser utilizados para uma variedade de aplicações, como a alimentação de grandes instalações industriais, centrais eléctricas e outras infra-estruturas críticas. Proporcionam um funcionamento estável, durabilidade e cumprem as normas de qualidade internacionais, incluindo GOST, CE e UL.

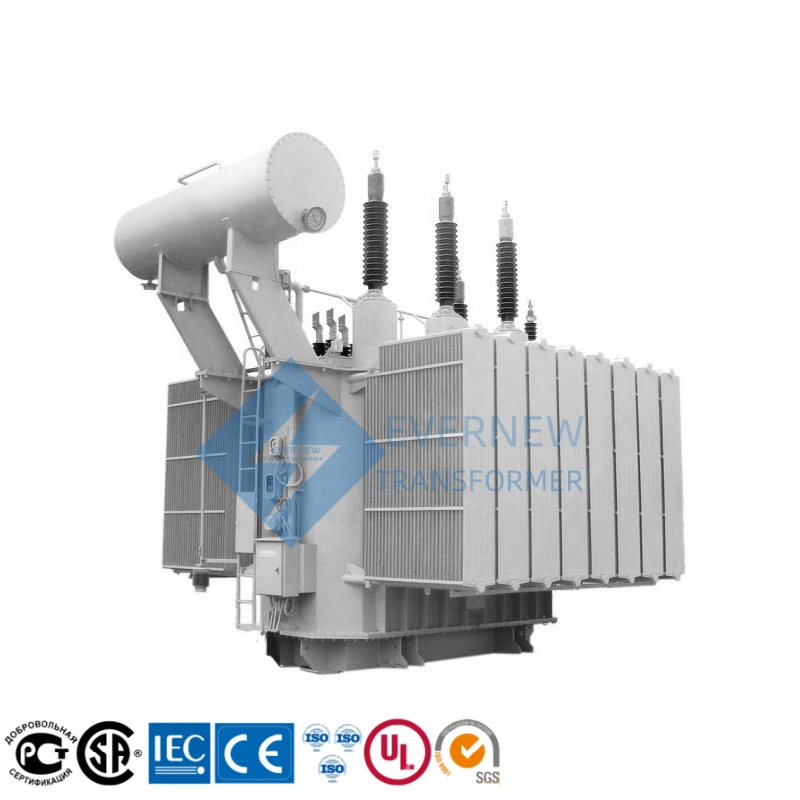

O transformador TDN da Evernew Transformer com elevado desempenho para redes industriais e de distribuição.

Caraterísticas gerais do transformador TDN

O transformador TDN é um transformador de óleo trifásico de alta tensão concebido para a conversão e transmissão eficientes de energia eléctrica em várias redes eléctricas. Estes dispositivos são utilizados para estabilizar a tensão e melhorar a eficiência da distribuição de energia em sistemas industriais e urbanos.

Condições de funcionamento do transformador TDN

O transformador TDN está adaptado ao funcionamento em diversas condições climatéricas e operacionais. É altamente resistente a temperaturas extremas e pode ser utilizado em regiões com uma ampla gama de temperaturas de -45°C a +40°C e, se necessário, em climas mais severos até -60°C. Isto torna-o uma solução versátil para utilização em todas as zonas climáticas. Isto torna-o uma solução versátil para utilização em todas as zonas climáticas.

  • Altura de instalação: até 1.000 metros acima do nível do mar.
  • Ambiente: Recomenda-se que se evite trabalhar em áreas com elevadas concentrações de poeiras, substâncias quimicamente activas e gases explosivos.
  • Efeito da vibração: O transformador TDN não foi concebido para funcionar em áreas com cargas mecânicas intensas ou vibrações constantes.

Conceção e caraterísticas do transformador TDN

O transformador TDN tem um design robusto e duradouro, garantindo um funcionamento fiável durante toda a sua vida útil:

  • Caso: é fabricado em metal soldado reforçado com uma caixa hermeticamente selada para proteção contra influências ambientais.
  • Sistema magnético: é utilizado aço elétrico laminado a frio de alta qualidade, o que minimiza a perda de energia e melhora a eficiência da unidade.
  • Enrolamentos: de cobre ou alumínio com caraterísticas de condutividade melhoradas para maior durabilidade e fiabilidade.
  • Refrigeração: Arrefecimento livre utilizando óleo de transformador e circulação de ar, o que melhora a eficiência energética e reduz os custos de funcionamento.

Normas e certificação

Os transformadores TDN cumprem as normas internacionais mais exigentes como GOST, CE e UL, bem como as normas climáticas GOST 15150, categorias U1 e UHL1, tornando-os ideais para utilização em diferentes condições climáticas e com diferentes cargas.

Caraterísticas principais do transformador TDN:

  • Potência: 10.000 kVA a 125.000 kVA.
  • Tensão: alta - 110 kV, 220 kV; baixa - 6 kV, 10 kV, 35 kV.
  • Defesa: classe de proteção IP00.
  • Versão climática: U1, UHL1.
  • Esperança de vida: até 30 anos, se todas as normas de funcionamento forem respeitadas.

O transformador TDN é uma solução de conversão de energia eficiente e duradoura que manterá a sua rede eléctrica a funcionar de forma fiável durante um período de

Desenhos de projeto do transformador TDN 16000 110 kV mostrando todos os componentes e elementos em pormenor.

Transformador TDN

A Evernew Transformer fornece transformadores TDN de alta qualidade para os mercados da Rússia, Cazaquistão, Bielorrússia, Geórgia, Uzbequistão, Europa, América do Norte e do Sul. Somos um fabricante de transformadores de confiança com mais de 30 anos de experiência, garantindo elevados padrões de qualidade, fiabilidade e conformidade com as normas internacionais. Os transformadores TDN são construídos para proporcionar um excelente desempenho e durabilidade, tornando-os ideais para utilização em sistemas de energia e outras aplicações industriais.

As principais caraterísticas dos transformadores TDN:

  • Elevado nível de segurança para o ambiente:
    Os transformadores TDN foram concebidos para proporcionar um elevado nível de segurança, tanto na operação como na manutenção, minimizando os riscos em caso de emergência.
  • Facilidade de manutenção:
    A conceção dos transformadores TDN permite que a manutenção seja efectuada de forma rápida e eficiente, ajudando a minimizar o tempo de inatividade e a melhorar a eficiência operacional global.
  • Resistência às mudanças de temperatura:
    Estes transformadores podem funcionar numa vasta gama de temperaturas, o que os torna adequados para utilização numa variedade de climas, incluindo regiões com temperaturas extremas.
  • Prevenção de micro-rupturas nos enrolamentos:
    A utilização de materiais de alta qualidade e tecnologia avançada evita micro-rupturas nos enrolamentos, aumentando a durabilidade do transformador e reduzindo a probabilidade de falha.
  • Invólucro de proteção:
    A caixa do transformador protege o transformador de factores externos como a humidade, o pó e as flutuações de temperatura, o que aumenta a vida útil e a fiabilidade do aparelho.
  • Elevada potência nominal (kVA):
    Os transformadores TDN têm uma potência nominal elevada e podem ser utilizados em grandes sistemas industriais e eléctricos.

A estrutura e os componentes dos transformadores TDH:

  1. Núcleo:
    O núcleo é feito de aço magnético de alta qualidade e forma um circuito magnético trifásico fechado. O núcleo é constituído por barras verticais cobertas de pólos magnéticos nas partes superior e inferior. Os pacotes de folhas do sistema magnético são montados de acordo com o esquema com ligações oblíquas externas e ligações combinadas centrais.
  2. Enrolamentos:
    Os enrolamentos são feitos de cobre retangular ou alumínio, o que contribui para uma transmissão eficiente de energia com perdas mínimas. A estrutura do enrolamento garante um funcionamento fiável do transformador sob cargas de trabalho.
  3. Isolamento básico e ramos:
    Os transformadores TDN estão equipados com materiais isolantes de alta qualidade, o que garante a sua segurança eléctrica e durabilidade. As tomadas de tensão asseguram a regulação e a precisão da tensão.
  4. Depósito de óleo e sistema de arrefecimento:
    Os transformadores TDN utilizam um sistema de arrefecimento com um tanque de óleo no qual o óleo circula, o que promove uma dissipação eficiente do calor. O óleo é limpo por um sistema de ar, que mantém o óleo limpo e evita a contaminação. O depósito de óleo é selado, evitando fugas de óleo e poluição ambiental.
  5. Dispositivos de proteção:
    Os transformadores TDN estão equipados com dispositivos de segurança, tais como válvulas de segurança, dispositivos de alívio de pressão e sensores de temperatura para garantir um funcionamento seguro e proteção contra sobrecarga e sobreaquecimento.
  6. Ninhos:
    Os transformadores estão equipados com tomadas de alta qualidade para ligações eléctricas seguras e protegidas, minimizando os riscos de curto-circuitos e outras avarias.

Arrefecimento e gestão térmica:

Os transformadores TDN utilizam a mais moderna tecnologia de arrefecimento para manter um desempenho térmico ótimo:

  • Circulação de óleo: O tanque de óleo do transformador fornece arrefecimento através da circulação de óleo, o que mantém a temperatura do dispositivo dentro de limites seguros.
  • Arrefecimento do ar: Para além do arrefecimento a óleo, é utilizado um sistema de arrefecimento a ar para melhorar a dissipação do calor e reduzir a probabilidade de sobreaquecimento.

Durabilidade e desempenho:

  • Resistência à vibração:
    Os transformadores TDN têm um design reforçado que é resistente ao stress mecânico e à vibração, tornando-os ideais para aplicações de alta vibração ou de transporte.
  • Resistência à corrosão:
    Os transformadores são revestidos com um revestimento especial anti-corrosão para proteger contra factores externos como a humidade elevada ou a contaminação.
  • Longa vida útil:
    Graças à utilização de materiais de alta qualidade e de tecnologia avançada, os transformadores TDN podem durar até 30 anos se forem objeto de uma manutenção adequada.
Os transformadores TDN da Evernew Transformer são transformadores de alta qualidade para sistemas industriais e de energia, adequados para utilização numa variedade de condições climáticas.

Opções de personalização:

  • Regulação da tensão:
    Os transformadores TDN oferecem capacidade de regulação da tensão, permitindo-lhes ser personalizados para satisfazer necessidades específicas de alimentação eléctrica.
  • Especificações personalizadas:
    Oferecemos transformadores TDN que podem ser personalizados para condições de funcionamento especiais, tais como condições climáticas específicas ou tensões não normalizadas.
  • Flexibilidade nas aplicações:
    Estes transformadores são adequados para uma variedade de aplicações industriais e de serviços públicos, incluindo sistemas de energia, produção e distribuição de energia e energias renováveis.

Controlo de qualidade e certificação:

Transformers TDN de Transformador Evernew são submetidos a um rigoroso controlo de qualidade, que inclui:

  • Ensaio de fugas de óleo: para verificar se há fugas.
  • Ensaios eléctricos: verificar a precisão da regulação da tensão e o desempenho elétrico global.
  • Ensaios mecânicos: verificar a resistência às influências mecânicas.

Os transformadores TDN cumprem as normas internacionais, tais como GOST, CE, ULIsto confirma a sua segurança e conformidade com os requisitos globais de qualidade.

Dimensões standard do transformador TDN

O transformador TDN com dimensões normalizadas oferece soluções eficientes e fiáveis para redes industriais e de distribuição. Estes transformadores a óleo oferecem um elevado desempenho e durabilidade em dimensões compactas.

O núcleo magnético e o isolamento de alta qualidade contribuem para reduzir as perdas de energia, melhorando a eficiência energética global do dispositivo. As dimensões podem ser adaptadas à potência nominal e às necessidades específicas do cliente.

Os transformadores TDN são ideais para utilização em subestações de distribuição, instalações industriais e sistemas de energia, garantindo um fornecimento de energia estável em várias condições de funcionamento.

SérieNominal
potência, kVA
Regime e grupo
ligações de enrolamento
Tensão do enrolamento, kVPeso
óleos
Peso
geral
VNHH
TDN-10000/11010000ҮN/D-11 ҮN/Y-0 ҮN/D-D-11-11-11110/1156,3; 6,6; 10,5; 11,0; 16,5; 22,0; 34,5; 38,510,331,0
TDN-16000/1101600011,339,0
TDN-25000/1102500015,055,0
TDN-40000/1104000018,569,2
TDN-63000/1106300020,485,9
TDN-80000/1108000028,0104,0

Aplicação dos transformadores TDN:

Os transformadores TDN são ideais para:

  • Sistemas energéticos industriais: Garantir uma alimentação eléctrica estável e fiável para fábricas e instalações de produção.
  • Redes de distribuição de eletricidade: Proporcionando uma conversão de tensão precisa e um fornecimento de energia fiável para redes eléctricas urbanas e rurais.
  • Integração de fontes de energia renováveis: Assegurar o funcionamento estável das fontes de energia renováveis, como as centrais eléctricas solares e eólicas, através da conversão e estabilização da tensão.
  • Redes ferroviárias e de transportes: Garantir o funcionamento fiável dos sistemas eléctricos ferroviários e de outros equipamentos de transporte.

Presença global:

Os transformadores TDN da Evernew Transformer têm sido utilizados com sucesso em países como:

  • Rússia, Cazaquistão, Bielorrússia, Geórgia, Uzbequistão
  • Europa, América do Norte e do Sul

A Evernew Transformer garante uma entrega rápida e um apoio fiável aos clientes em todo o mundo.

Sobre a empresa

A Evernew Transformer é um fabricante líder de transformadores, especializado na conceção e fabrico de transformadores TDH de alta qualidade para uma variedade de aplicações de energia. Com mais de 30 anos de experiência e duas grandes bases de fabrico situadas em mais de 500 hectares de terreno, a empresa fornece anualmente dezenas de milhares de transformadores, incluindo produtos TDH, a uma multiplicidade de indústrias e regiões em todo o mundo.
Os nossos transformadores TDN são altamente eficientes em termos energéticos, fiáveis e duráveis, tornando-os ideais para aplicações industriais e de distribuição. Orgulhamo-nos dos nossos processos de fabrico modernos e das nossas capacidades técnicas, que nos permitem criar produtos que cumprem as normas de qualidade internacionais.
A empresa dispõe de oficinas especializadas para a produção de transformadores TDH, equipadas com equipamento avançado, o que garante uma elevada qualidade e precisão em todos os pormenores. Esforçamo-nos por assegurar a máxima flexibilidade e capacidade de resposta nos nossos processos de produção para satisfazer as necessidades dos nossos clientes.

Garantia do fabricante

A Evernew Transformer fornece uma garantia para todos os transformadores TDH, assegurando um serviço pós-venda fiável. Durante o período de garantia, fornecemos gratuitamente a retificação de defeitos causados por falhas de fabrico e a substituição de componentes danificados. Para obter o serviço de garantia, devem ser respeitadas as condições de transporte, instalação, armazenamento e funcionamento especificadas na documentação.

Contactos

Se tiver dúvidas ou quiser encomendar um transformador TDN, a nossa equipa de especialistas está sempre pronta a prestar aconselhamento profissional. Ajudamo-lo a escolher a melhor solução para o seu projeto e damos-lhe apoio técnico.
Telefone: +86 15828284573
Correio eletrónico: info@evernewtransformer.com

Estamos ansiosos por trabalhar consigo e ajudar a sua empresa a crescer e a desenvolver-se!
