Transformateurs de puissance TM
Qu'est-ce qu'un transformateur TM ?

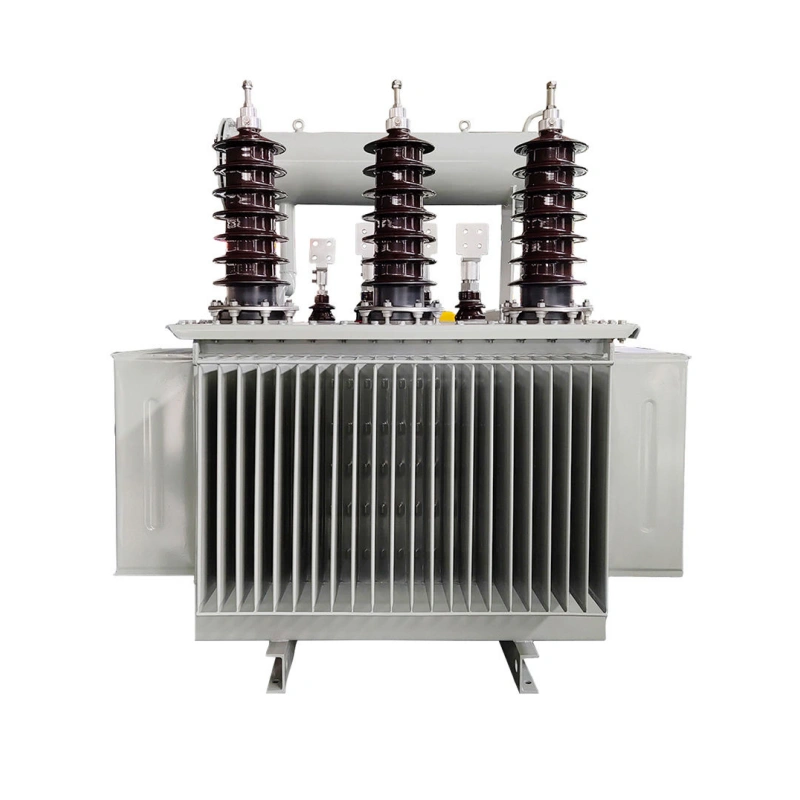

Le transformateur TM est un transformateur à huile triphasé avec vase d'expansion conçu pour convertir l'électricité dans les réseaux à haute tension (6 kV, 10 kV, 20 kV, 35 kV) jusqu'au niveau de la consommation. Ces transformateurs sont utilisés dans des installations électriques ouvertes dans des conditions climatiques modérément froides (UHL1) et assurent une réduction fiable de la tension dans l'alimentation des réseaux électriques pour diverses installations industrielles et commerciales.
Application des transformateurs TM
Les transformateurs TM sont des transformateurs à huile triphasés à refroidissement naturel, conçus pour fonctionner dans des réseaux électriques avec une fréquence de 50 Hz. Ces transformateurs utilisent deux enroulements pour la conversion de puissance (réduction ou augmentation de la tension) dans les réseaux électriques et pour l'alimentation des consommateurs. Les transformateurs TM sont idéaux pour fonctionner dans des climats modérément froids.
Conditions de fonctionnement des transformateurs TM
Les transformateurs TM sont conçus pour fonctionner dans des plages de température allant de +40°C à -45°C pour les climats modérément froids, et de +40°C à -60°C pour les régions plus froides.
- Hauteur d'installationLes conditions de travail sont les suivantes : pas plus de 1 000 mètres au-dessus du niveau de la mer.
- EnvironnementL'équipement ne doit pas être utilisé dans des zones contaminées par des poussières conductrices, des gaz corrosifs ou explosifs, ou dans des environnements présentant des concentrations élevées de vapeur susceptibles de nuire aux performances du transformateur.
- Vibrations et chocsLes transformateurs TM ne sont pas conçus pour être utilisés dans des endroits soumis à de fortes vibrations, à des chocs ou à des impacts.
Conception du transformateur d'huile TM
Les principaux éléments du transformateur TM comprennent les composants actifs, les disjoncteurs, le réservoir d'huile, le couvercle avec les bagues haute tension et basse tension, le réservoir d'expansion avec le sécheur d'air (intégré ou séparé) et le filtre d'aspiration thermique (pour les transformateurs dont le volume d'huile est supérieur ou égal à 1000 kg). Le système magnétique du transformateur est en acier électrique laminé à froid et l'enroulement haute tension comporte un coude de contrôle dans la dernière couche.
Les enroulements haute tension et basse tension sont conçus comme des bobines de bloc. Les parties actives sont fixées de manière rigide dans la partie supérieure du réservoir et l'interrupteur est également placé dans la partie supérieure. Les coudes de réglage sont reliés aux contacts de l'interrupteur. La cuve du transformateur est une structure métallique soudée, de forme ovale ou rectangulaire, avec des crochets de levage dans la partie supérieure, un fond en terre et un raccord de vidange d'huile. Ce raccord permet d'extraire des échantillons d'huile sans procéder à une vidange complète. Les supports de la citerne sont munis de trous pour la fixation à la fondation.
Les réservoirs peuvent supporter des chutes de pression jusqu'à 35 kPa. Les éléments de contrôle et les connexions sont situés sur le couvercle du réservoir. Des produits en caoutchouc résistant à l'huile sont utilisés pour l'étanchéité. Les enroulements des transformateurs sont en aluminium ou en cuivre, doublement isolés. Tension nominale : haute - 6,10 kV ±2x2,5%, basse - 0,4 ; 0,69 ; 3,15 ; 6,3 ; 10,5 kV.
Le transformateur est conforme aux conditions climatiques selon GOST 15150 U1 et UHL1. Refroidissement naturel, classe de protection - IP00. Durée de vie - 30 ans.
Description de la conception et des caractéristiques des transformateurs TM
| Nom | Rxx,W | Rkz, W | Courant xx, % | Ukz% | Fréquence, Hz | Poids brut, kg | Longueur, mm | Largeur, mm | Hauteur, mm |
|---|---|---|---|---|---|---|---|---|---|
| TM-16 | 90 | 600 | 2,6 | 4,5 | 50 | 350 | 1015 | 420 | 1255 |
| TM-25 | 90 | 600 | 2,6 | 4,5 | 50 | 350 | 1015 | 420 | 1255 |
| TM-40 | 125 | 895 | 2,6 | 4,5 | 50 | 390 | 1020 | 480 | 1270 |
| TM-63 | 170 | 1420 | 2,5 | 4,5 | 50 | 420 | 1100 | 550 | 1430 |
| TM-100 | 200 | 1785 | 1,4 | 4,5 | 50 | 540 | 1110 | 720 | 1430 |
| TM-160 | 357 | 2535 | 1,4 | 4,5 | 50 | 750 | 1160 | 730 | 1500 |
| TM-250 | 540 | 3290 | 1,3 | 4,5 | 50 | 1450 | 1230 | 1010 | 1630 |
| TM-400 | 705 | 4755 | 0,8 | 4,5 | 50 | 1700 | 1515 | 1010 | 1790 |
| TM-630 | 820 | 6580 | 0,6 | 5 | 50 | 2500 | 1610 | 1160 | 1830 |
| TM-1000 | 1190 | 9650 | 0,5 | 5,5 | 50 | 3650 | 2060 | 1220 | 2250 |
| TM-1250 | 1400 | 11350 | 0,5 | 6 | 50 | 4000 | 1950 | 1300 | 2210 |
| TM-1600 | 1750 | 13900 | 0,5 | 6 | 50 | 4400 | 2400 | 1400 | 2450 |
| TM-2500 | 2450 | 19800 | 0,5 | 6,5 | 50 | 4800 | 2500 | 1500 | 2650 |
Gestion de la qualité
Le contrôle de la qualité à l'usine Evernew Transformer s'effectue en deux étapes. La première étape consiste à contrôler la qualité des matériaux et des composants entrants. La deuxième étape consiste en des tests d'acceptation, qui comprennent :
- Mesure de la résistance des enroulements des transformateurs TM ;
- Mesure du rapport de transformation et surveillance du groupe de connexion des enroulements ;
- Mesure des courts-circuits ;
- Mesure des pertes dues à la marche au ralenti ;
- Rigidité diélectrique de l'isolation ;
- Mesure de la tension de claquage de l'huile de transformateur ;
- Mesure du bruit ;
- Mesure des courants de court-circuit et de leurs caractéristiques ;
- Vérification de la résistance à la surcharge ;
- Vérifier la température du bobinage en fonctionnement continu ;
- Vérification des caractéristiques de la protection contre les surtensions ;
- Évaluation de la qualité et de la composition de l'huile de transformateur ;
- Mesure des niveaux de vibration en mode de fonctionnement ;
- Évaluation de la résistance de la structure aux charges mécaniques ;
- Surveillance de la protection contre la surpression dans le transformateur.
Tous les transformateurs TM fabriqués dans l'usine Evernew Transformer sont certifiés conformes aux normes d'État de la Fédération de Russie, ont passé avec succès les diagnostics obligatoires avant livraison et possèdent les certificats de conformité GOST, ainsi que les marques internationales de certification CE et UL. Les produits sont fournis aux pays de la CEI, à l'Europe, à l'Amérique du Nord, à l'Amérique du Sud, à l'Asie et à d'autres régions.
Garantie du fabricant
Le service de garantie comprend l'élimination gratuite des défauts latents dans la production, le remplacement des composants et des assemblages défectueux pendant la période de garantie, à condition que le consommateur respecte les conditions de transport, de stockage, d'installation et d'utilisation spécifiées dans la documentation technique.
